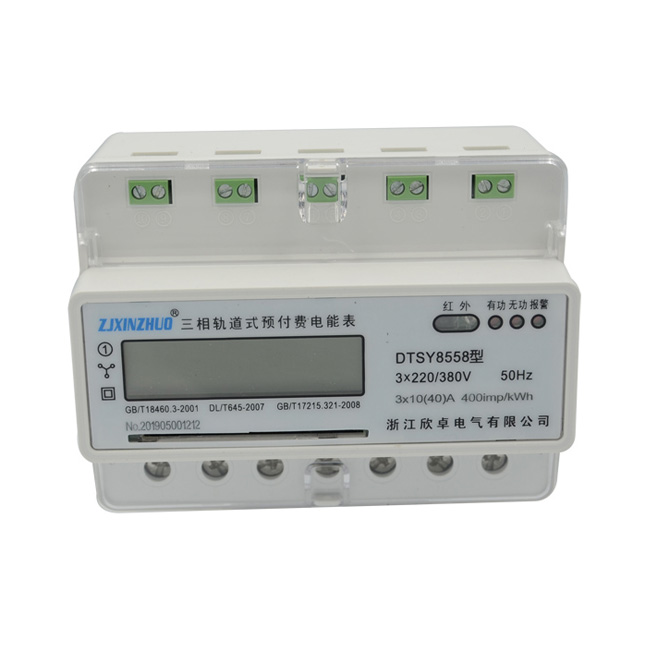

三相7P预付费导轨表(新款)

点击数:【】 发布时间:【2019-6-19 17:17:50】
  • 产品介绍
  • 产品参数

 三相电子式预付费带485通讯远程通断电/本地售电导轨式电能表使用说明书

概述

三相电子式预付费带485通讯远程通断电/本地售电导轨式电能表系我公司采用最新的微电子技术,以IC卡为购电媒介并辅以电费收缴微机管理自动化软硬件技术,具有电能计量、电价管理、负荷控制、用电信息的收集等多种功能,同时实现先购电后用电的用电管理制度,实现电能商品化的智能化全电子式电能表。另外,电表配有RS485IR红外线全自动集中抄表接口,为即时采集用户预付费表用电情况提供了更有利的途经。该表适用于计量额定频率为50Hz60Hz的三相交流有功电能。

该表供固定安装在室内使用,适用于环境温度不超过-30+85℃,相对湿度不超过85%,且空气中不含有腐蚀性气体及避免尘砂、霉菌、昆虫等影响。

主要规格及技术参数

         该电能表技术性能完全符合GB/T17215.321-2008国家标准和GB/T18460.32001标准中12级单相电能表的相关技术要求,通讯协议符合DL/T645-2007技术要求。

1电能表规格:

型号准确度额定电压Ub额定电流Ib 1级3x220/380V3x1.5(6)A,3x5(20)A,3x10(40)A3x15(60)A,3x20(80)A,3X30(100)A2级

注:额定电流栏中,括号前的数值为标定电流值Ib,括号内的数值为额定最大电流值Imax

2技术参数:

●误差极限

电流值功率因数(COSφ)百分数误差极限(%)直接接入式经互感器接入式1级2级0.05Ib0.02Ib1±1.5±2.50.1Ib0.05Ib0.5L±1.5±2.50.8C±1.5-0.1Ib~Imax0.05Ib~Imax1±1.0±2.00.2Ib~Imax0.1Ib~Imax0.5L±1.0±2.00.8C±1.0-



●起动

在额定电压、额定频率及功率因数为1的条件下,当电能表负载电流为下表规定值时,电能表应能起动并连续计量电能。

仪表类型准确度1级准确度2级直接接入式0.004Ib0.005Ib经互感器接入式0.002Ib0.003Ib



●潜动

当电能表的电流线路上无电流,而加于电压线路上的电压为额定值的115%时,电能表的测试

输出不应产生多于一个脉冲。

●绝缘性能

电能表的所有线路对外壳间能经受波形为1.2/50μS,峰值为6KV的脉冲电压,在不同极性下各连续试验10次,不出现电弧放电或击穿现象。电能表的所有线路对地绝缘能经受频率为50Hz的实际正弦波形的交流电压2   KV,历时一分钟试验不击穿。

●极限工作电压:70125%   Ub

●功率消耗:≤2W10VA

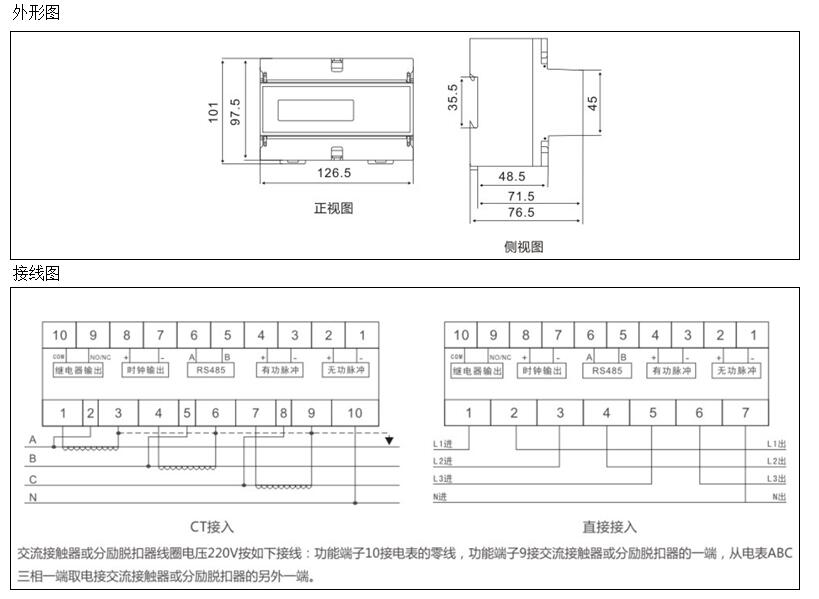

外形图与接线图




主要功能特点

1双向计量的功能,能够精确测量正、反两个方向的有功电能量,且以一个方向累计,具有防

窃电功能。并将在下次购电时向售电管理系统反馈该信息。

2使用IC卡且配合先进的加密技术,保证一表一卡。用户自行购电,不用上门抄表、收费,执行先购电后用电。

3电能表以计用电金额为主,按电量单价每0.01度电扣除,表内剩余金额保留多位小数来保证用户的利益不受损失。

4灵活的电价设置功能,允许不同的用户采用不同的电价,以适应现在特殊的用户群。

5双层报警提示功能,当用户预购金额用完即当剩余金额小于显示报警金额时,电表作视觉警告。而剩余金额小于拉闸报警金额时,则跳闸断电提醒用户购电。

6高亮度LCD液晶轮流显示累积用电量、剩余金额。

7具有完善的多种故障自检功能,一旦发生特殊的故障,电表显示相应的告示,提醒用户排除故障。

8采用新型大电流磁保持继电器,功耗低可靠性高。

9使用电隔离技术输出电能校表脉冲信号,发光二极管指示用电,稳定、可靠、长期工作不需要调校。

10具有可靠的断电保护功能,数据在断电后不丢失,保持100年不变,上电即可恢复。

11IC插座自保护功能,当金属片等异体物质插入IC插座时,读卡部分自动保护但不影响正常计量和其他功能,确保电能表不会损坏。

12电能表尾盖或罩壳打开自动检测功能,将杜绝所有一切计划窃电的行为,以一变应万变。该功能为可选项。

13本产品体积小、重量轻、精度高、功耗低、负荷宽、安装使用方便。

安装与使用

1安装

电能表在出厂前经检验合格,并加封铅印,即可安装使用。对无铅封或贮存时间过久的电

能表应请有关部门重新检验后,方可安装使用。

电能表应安装在室内通风干燥的地方,可任意位置安装,但通常采用垂直挂装方式安装,

安装高度建议在1.8米左右,安装电能表的底板应固定在坚固耐火,不易振动的墙上。

在有污秽及可能损坏机构的场所,电能表应安装在保护柜内。

安装接线时应按照电能表端钮盖上的接线图或本说明书上的相应接线图进行接线,最好使

用铜接头引入,避免因接触不良而引起电能表烧毁。

电能表在雷电较多的地区使用时,应采取避雷措施,以免因雷击而损坏电能表。



2使用

电能表的负载能力在0.004Ib~Imax(直接接入式)或0.002Ib~Imax(经互感器接入式)之间,超过这一负载能力,将会使电能表计量不准或电流线圈发热而烧毁。



●购电

该电能表是通过开户卡开启运行的。用户需要启用电能表时必须先持开户卡到电力管理部门购电。电力管理部门通过一套专门配备的<<预付费电能表售电信息管理系统>>,将用户购买的电量加密并记录在开户卡上。此时,开户卡就是一张带有一定电量的有效的购电卡。

●电量的输入

★插卡

用户持购电卡按照如下图所示的操作方式插入电能表的插卡口,注意方向为购电卡上有镀金触点的一面和插卡口处箭头指示方向相对。

卡操作方式:





插卡拔卡



当购电卡完全插到底且持续5秒钟,电能表读卡结束。



插卡后LCD液晶显示见下表:

液晶显示说明 -P-表已正确完成卡处理流程,同时蜂鸣器短促响2声(若配蜂鸣器)。 E-XX卡未正确处理,发生错误代码XX,同时蜂鸣器常响1声(若配蜂鸣器)。



读卡常见错误类别:

液晶显示说明 E-01非法卡,卡不是本系统发出卡或卡类型错误; E-02卡上数据格式错,卡片被非法改动或损坏 E-04卡片分区号与表分区号不同 E-08卡上购电次数与表内购电次数不一致 E-10表内剩余金额超出最大允许囤积金额 E-20卡号与表内卡号不一致 E-40此卡已使用过,卡内金额已经输入表内 E-80表不是出厂态,无法识别用户卡 E-81卡类型错误,非法卡类型 E-51表已开户,无法识别此开户卡



●数据保护

该产品采用全固态集成电路技术保护数据,无需使用电池,断电后数据可保存100年以上。



●液晶显示

        液晶显示分为上电和插卡循显、常态轮显。









 上电和插卡后液晶循显为:





顺序显示项目说明1---L1---  剩余金额单位:元2---L2---  累计用电量单位:kwh3---L3---  电价单位:元4---L4---  赊欠金额单位:元5---L5---  卡号(后6位)





运输与贮存

1、 电能表运输和拆封不应受到剧烈冲击,并根据GB/T15464-1995<<仪器仪表包装通用技术条件>>的规定运输贮存。

2、保存电能表应在原包装内,保存地方的环境温度为-40℃~60℃,相对湿度≤85%,空气中无腐蚀性气体。

3、 电能表在仓库中贮存,应放在台架上, 叠放高度不超过5箱。拆箱后,单只包装的电能表叠放高度不超过10只。单只包装拆开的电能表不宜贮存。质量保证电能表自出厂日期起18个月内,当用户完全遵守本说明书规定要求,并在制造商铅封仍完整的条件下,若发现电能表不符合产品标准规定的技术要求时,或有电力及计量部门证明时,制造商给予免费修理或更换。


  声明:

本公司对预付费电能表已拥有成熟的生产工艺及生产能力,且具有一定的自主研发实力。为了本公司的产品能满足各地区各部门电力局的功能要求,我们承诺各种类型表计的功能均可以按照要求重新定制,谢谢!!!
