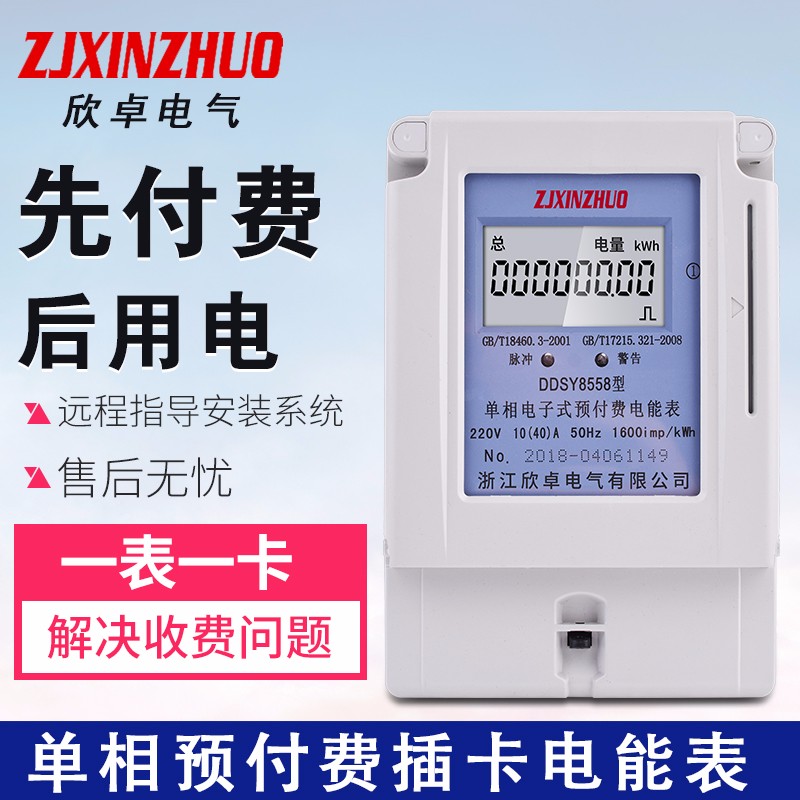

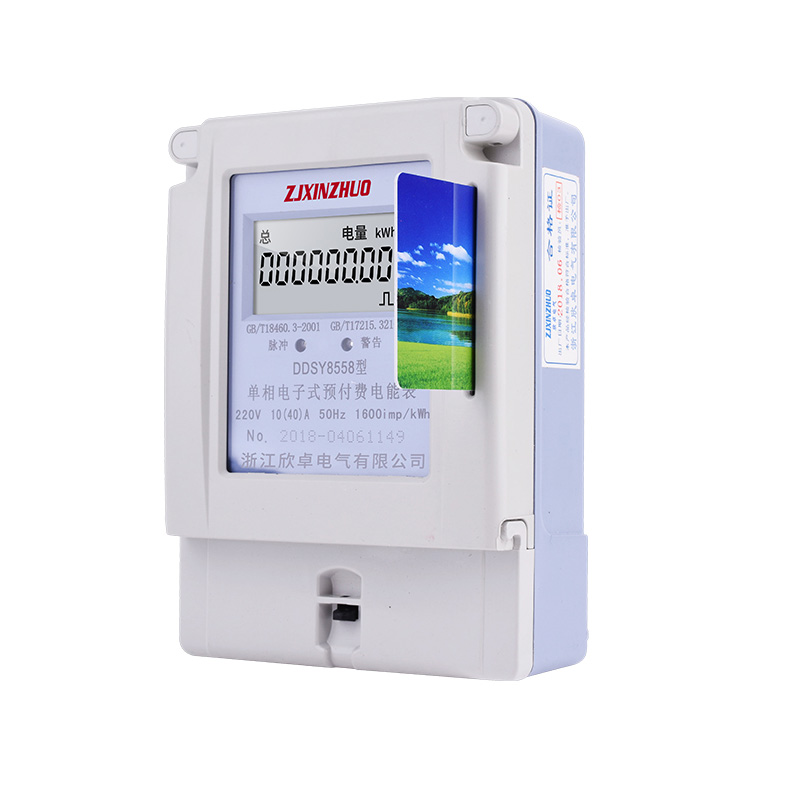

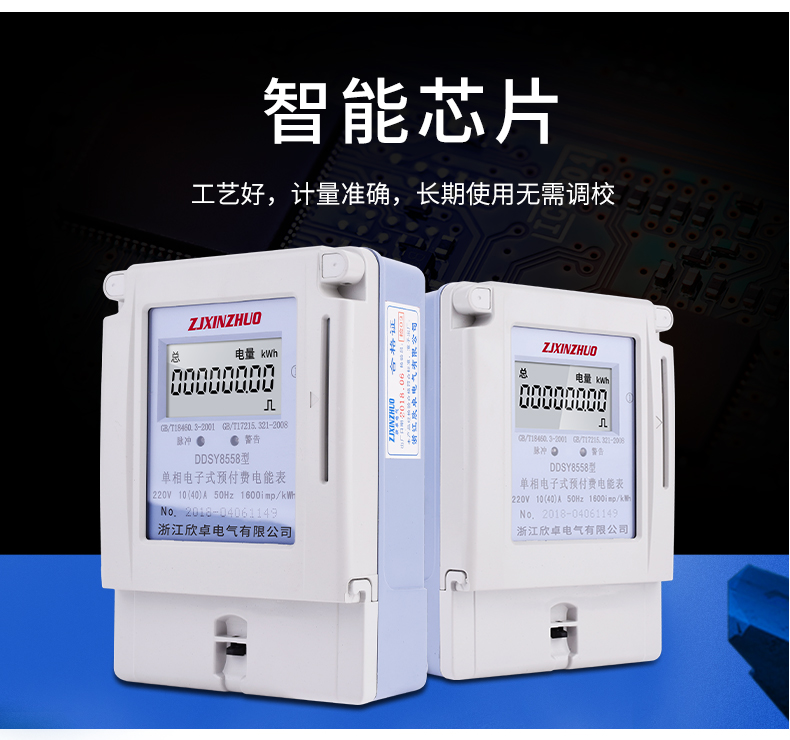

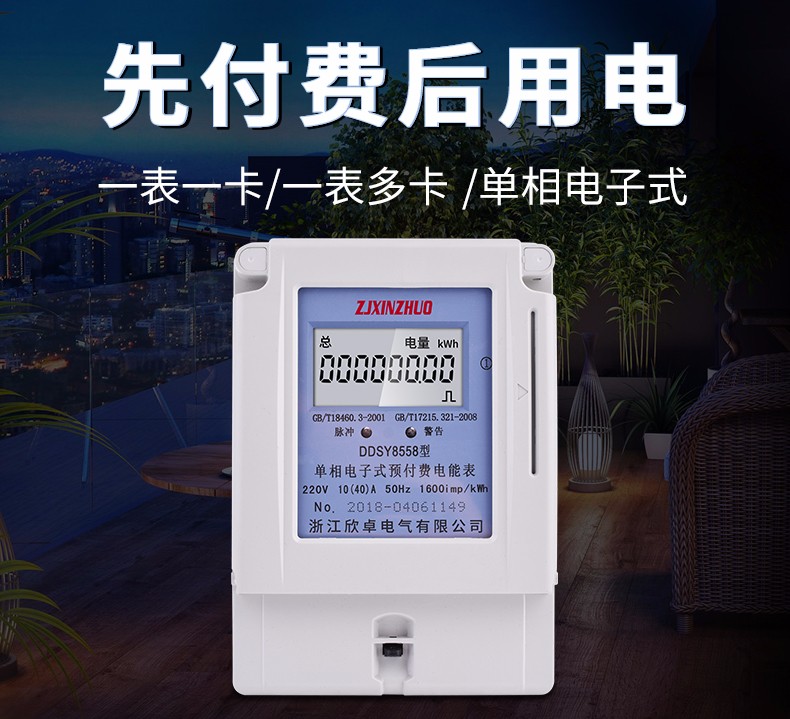

DDSY8558单相电子式预付费电能表

点击数:【】 发布时间:【2018-10-25 10:00:51】
  • 产品介绍
  • 产品参数





DDSY8558

电子式单相预付费电能表



一、用途、特点和适应范围

    DDSY8558电子式单相预付费电能表(下称电表)采用微电子技术计量电能,符合 GB / T17215.321-2008和GB/T18460.3-2001标准的电表, 采用全屏蔽、全密封结构,用先进的单片机处理系统进行数据的采集、处理和保存,具有良好的抗电磁干扰、低自耗节电、高精度不需校表、防窃电、高过载、长寿命的特点。

    主要特点:应用计算机管理,先购电后用电;在额定电流范围内能限制最大使用功率(由供电部门限定);一表一卡,专卡专用,失卡不失电,补卡再用;电卡能双向传递数据;能自动断电告警用户购电;电量为零时,自动拉闸断电;并具有一定的防窃电软件设计等。

DDSY5188电子式单相预付费电能表适用于频率为50Hz或60Hz有功电能计量,安装于室内或室外表箱内使用。适用于环境温度为-20~+50℃,相对湿度不超过85%,且周围空气中不应有腐蚀性气体,避免尘砂、盐雾、凝露等影响。

二、规格和主要技术参数

1.规格

型号

规格

DDSY5188

准确度等级

1.0

参比电压

220V

参比电流

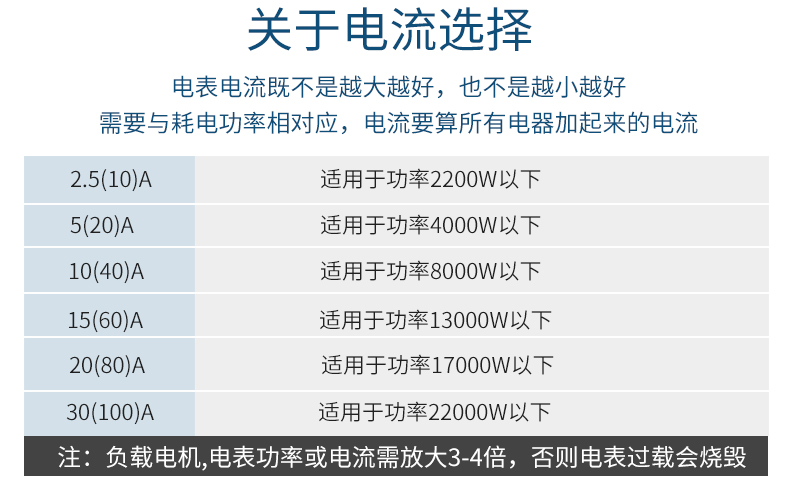

5(20)A10(40)A15(60)A20(80)A

电表常数

见铭牌标注

显示方式

LCD

接口方式

脉冲

2.基本误差

负载电流(I)

功率因数cosΦ

基本误差(%

1.0

0.05IbI<0.1Ib

1.0

±1.5

0.1IbIImax

1.0

±1.0

0.1IbI<0.2Ib

0.5L

±1.5

0.8C

±1.5

0.2IbIImax

0.5L

±1.0

0.8C

±1.0

注:Ib为标定电流,Imax为额定最大电流

3.起动电流电表在参比电压、参比频率、功率因数为1.0的条件下,当负载电流为0.4%Ib(1.0),电能表应有脉冲输出或代表电能输出的指示灯闪烁。

4.潜动::当电压回路加参比电压,电流回路中无电流时,电能表在起动电流下产生一个脉冲的10倍时间内,测量输出应不多于1个脉冲.

5.功耗:≤2W10VA

三、主要结构及工作原理

1.主要结构

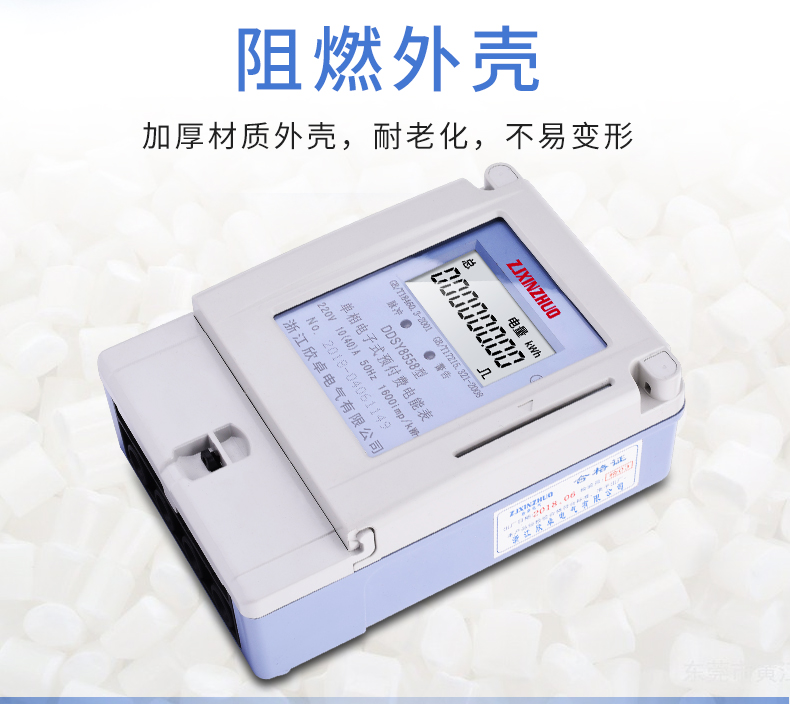

   采用了阻燃ABS外壳,坚固、密封、屏蔽性好。

2.工作原理图

   电能表由分压器取得电压采样信号,分流器取得电流采样信号,经乘法器得到电压电流乘积信号,再经率变换产生一个频率与电压电流乘积成正比的计数脉冲,通过分频,驱动步进电机计量电度。

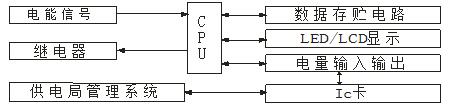

电能表工作原理图如下:


3.数据处理

电能计量脉冲经光电耦合器送CPU处理,运算后存储于非易失EEPROM中。由计算机管理信息系统,通过IC卡读写器,写入一定电量和监控要求的IC卡输入表内微处理器系统,经CPU运算后,提示显示、报警、切断状态信号。

四. 安装与使用

  1.电表在出厂时经检验合格,并加封铅印,可安装使用,如无铅封或贮存过久,应请有关部门重新校验加封方可安装使用。

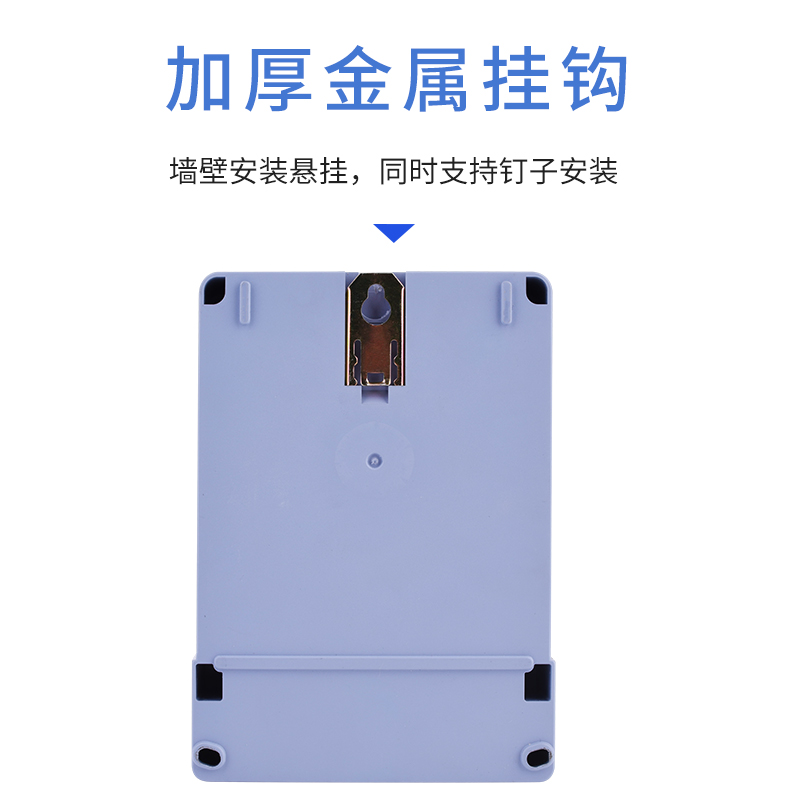

 2.电表应垂直、不倾斜安装在干燥通风的地方,装电表的底板应固定在坚固耐火,不易振动的墙上,表高度约1.8m左右。

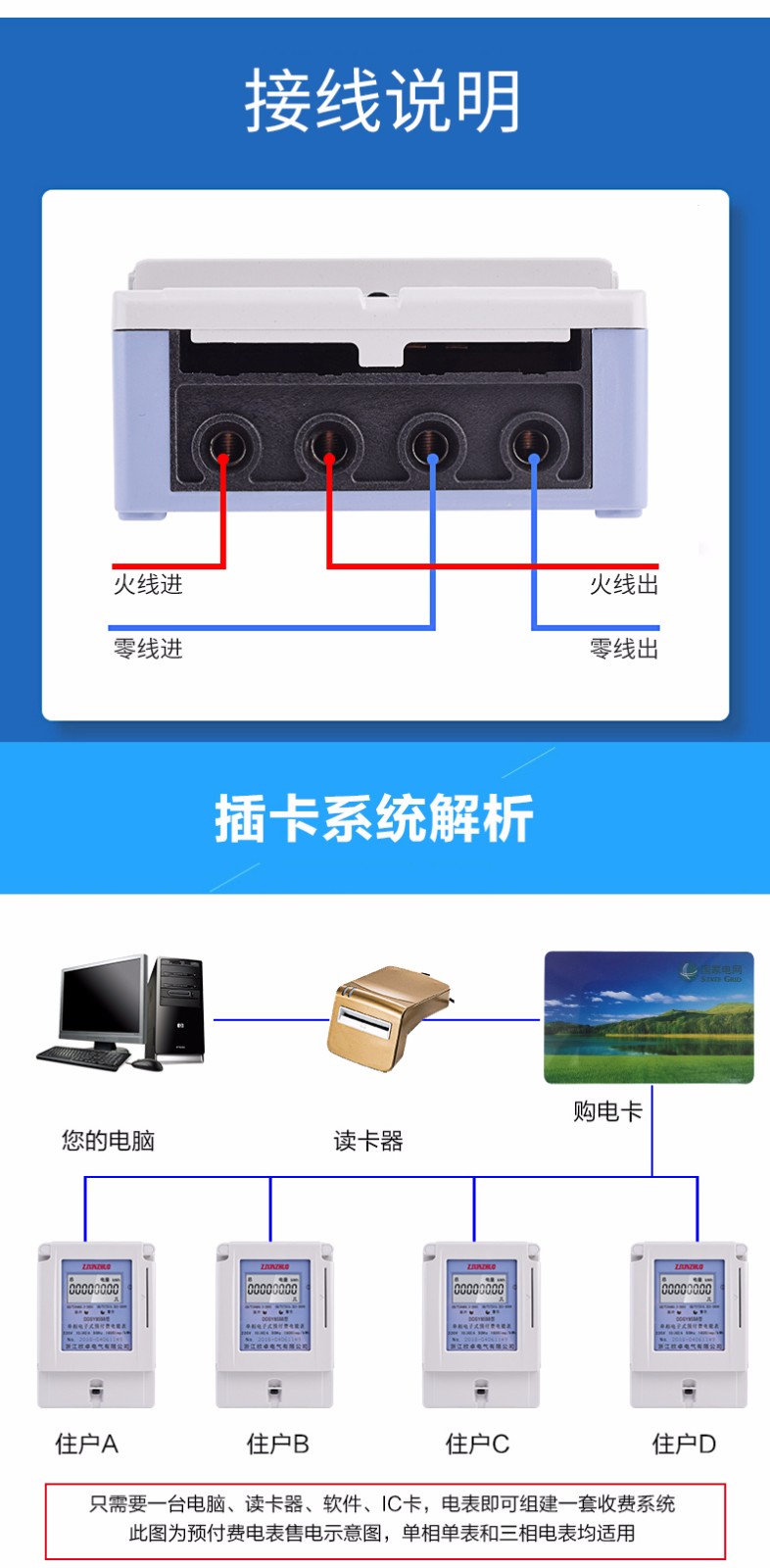

 3.按线路图接线,拧紧接线螺钉,并紧固一下端钮内连接板。

 4.电表铭牌上的红色窗口表示小数,黑色窗口表示整数。经互感器接入式电表其示数须乘以变比后,才是实际电能数。

 5.一表一卡:用户持有的IC卡不能互换,遗失时应到供电部门(售电处)补购一张。

 6.购电准备:购电前,用户须将IC卡插入卡座一次,便于将表内数据送回计算机数据库。

 7.购电方式:售电时,将IC卡插入IC卡读写器,同时操作计算机,将用户代码,预购电量,报警电量、限容方式及限容功率等加密写入IC卡。

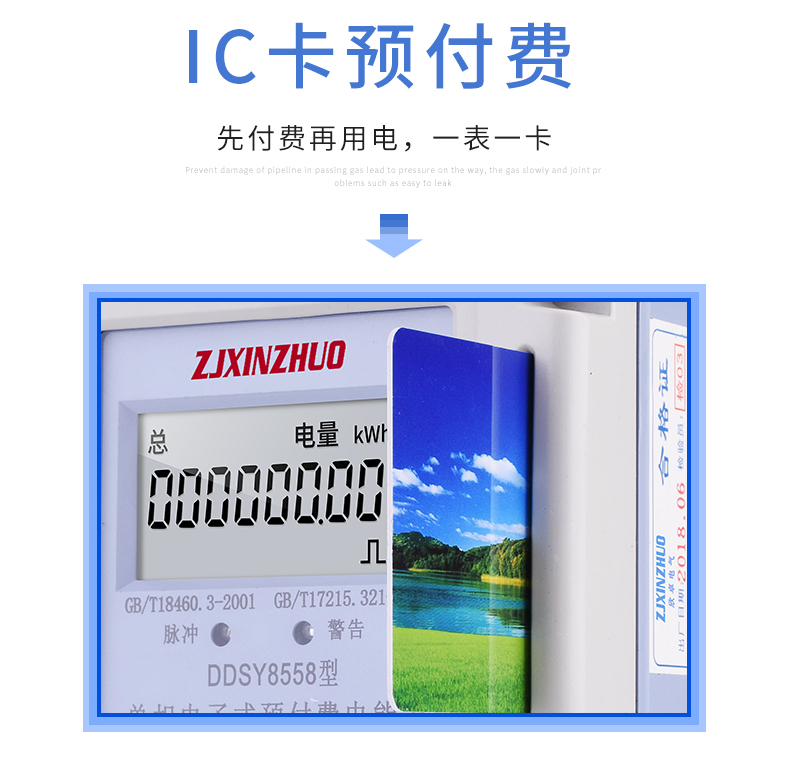

 8 .电卡使用:将购电卡插入卡座内,如是有效购电卡,则电表自动将数据读入表内,LCD(LED)显示屏依次显示:购电量(P0==XXXX)、总购电量(P=XX XXXX)、购电次

数(PC== XXXX)、报警电量(P1==XXXX)、赊欠限量(P2==XXXX)、限容功率(FOX= XX:XX)。拔卡请妥善保存。

9.运行显示:电表运行过程中,轮流显示表内剩余电量、总用电量。

10.超容报警:电表运行过程中,如“报警指示灯”快速闪烁显示,则警告用户已超容用电。如该电表被设置为超容断电限容方式,则超容用电30秒后,将拉闸3分钟,并倒计时显示(180秒)恢复供电时间;如用户插卡响应可立即恢复供电。

 11.囤积限量:如果购电量+剩余电量>囤积限量(9999kWh),则购电量不读入,显示器显示“剩余限量”提示,卡内电量仍有效。

 12.预警提醒:当表内剩余电量小于“报警电量”的2倍时,“报警指示灯”将闪烁(间隔为1秒)显示提醒用户购电,此时如用户插卡响应,“报警指示灯”闪烁间隔变为2秒,可以避免断电警告。

 13.断电警告:如在预警提醒时用户未插卡响应,则当剩余电量为用户约定的报警电量(或本次购电量的10%,电表拉闸断电警告,显示“拉闸符,此时将IC卡在卡座上插一次即恢复供电。如果拉闸后找不到本表IC卡,可借用邻居IC卡插入,以恢复供电。

 14.购电提醒:当表内剩余电量小于“报警电量” 时,报警指示灯将常高提醒。

 15.故障申报:剩余电量显示为零或负值(LED表FXXX XX:XX)时,显示拉闸提示符,如电表仍继续运行,用户应立即购电,并主动向供电部门反映情况。

五. 保证期限

     电表自出厂日期起18个月内,如用户遵守本说明书规定要求,并在制造厂铅封完整的情况下,发现电表不符合技术要求时,制造厂给于免费修理或更换。

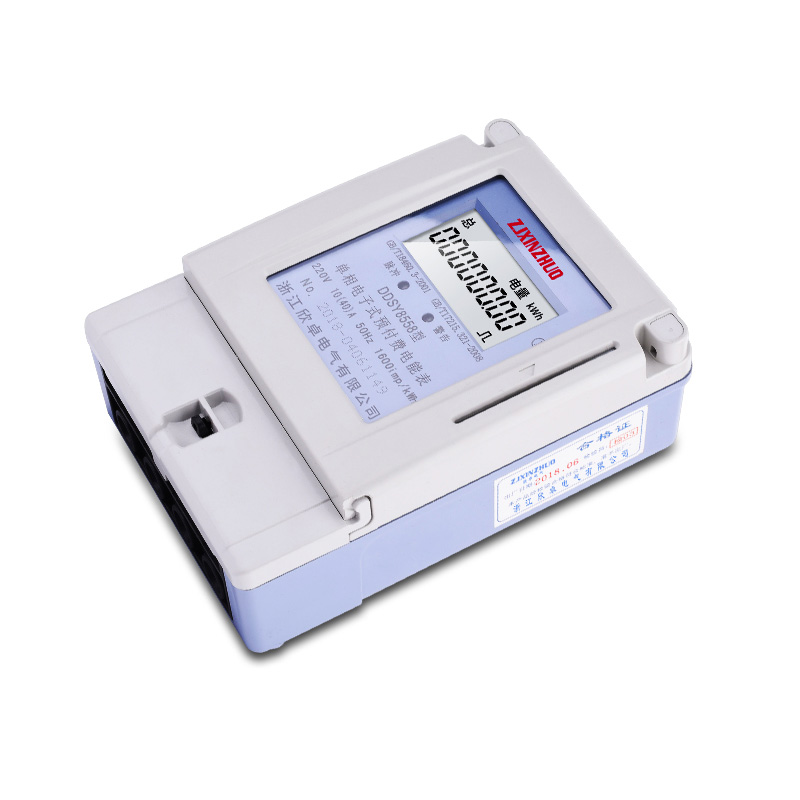

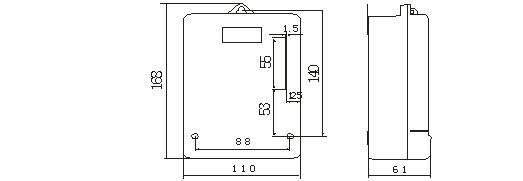

六. 外形图

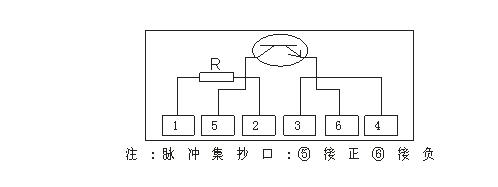

七、接线图
