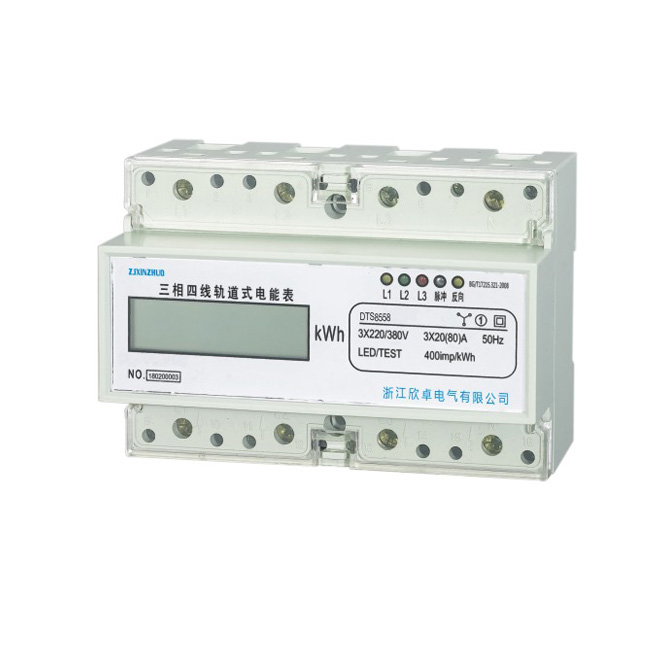

DTS8558三相四线导轨式电能表(液晶型)

点击数:【】 发布时间:【2019-6-19 17:13:58】
  • 产品介绍
  • 产品参数

概述

     DTS8558DIN单相电子式导轨式电能表系我公司采用微电子技术和进口大规模集成电路,应用先进的数字采样处理技术和SMT工艺等先进技术研制开发的。它拥有完全自主的知识产权的新型三相四线有功电能表。其性能完全符合GB/T17215.321-2008(1级和2级静止式交流有功电能表)的相关技术要求,它能准确直接的测量50Hz60Hz三相交流电网中负荷的有功电能的消耗,该表由6位步进电机式脉冲计数器显示。他具有以下特点:可靠性好,体积小,重量轻,外形美观,方便安装等。



功能及特点

DTS8558系列电能表:35毫米标准导轨安装,符合DIN EN50022标准。

√DTS8558系列电能表:10极模数(模数12.5毫米),符合DIN43880标准。

√DTS8558系列电能表:标准配置6位数显示(999999千瓦时)由步进电机式脉冲计数器显示。

√DTS8558系列电能表:标准配置无源电能脉冲输出(有极性),方便和各种AMR系统连接,符合IEC 62053 - √DTS8558系列电能表:5LED指示灯指示电源状态(A,B,C)和电能脉冲信号(红色)和反向。

√DTS8558系列电能表:自动检测负荷电流的流动方向并指示.

√DTS8558系列电能表:单一方向测量三相四线有功电能消耗。与负荷电流的流动方向无关。符合IEC 62053 - 21标准。

√DTS8558系列电能表:直接型连接,标准配置S型接线。

√DTS8558系列电能表:短的透明的保护盖,减少安装空间和便于集中安装。



主要技术参数

型号

精度

额定电压

额定电流

起动电流

绝缘性能

DTS8558

1

127V

230V

5(20),10(40),    20(80),  30(100)

0.04%

工频交流电压2kv历时1分钟,冲击电压6kv

*如果你需要不同的参考电压或电流规格,请咨询我们的销售人员。

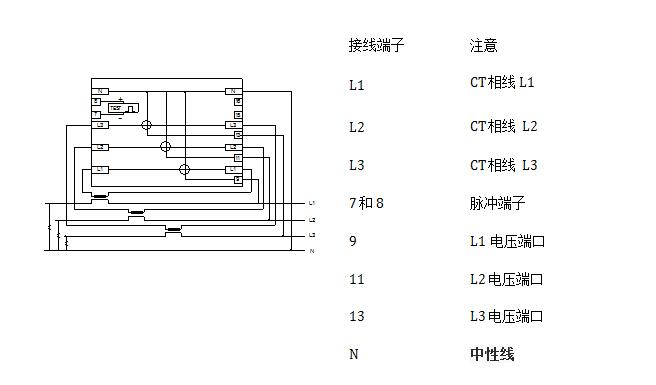

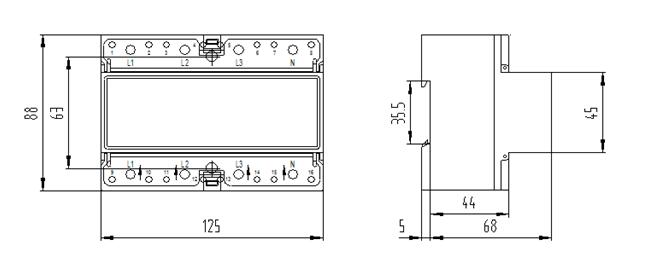

外形图和接线图

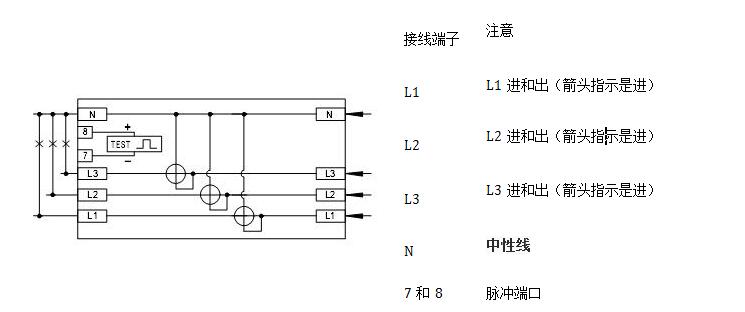

接线图(   S)
