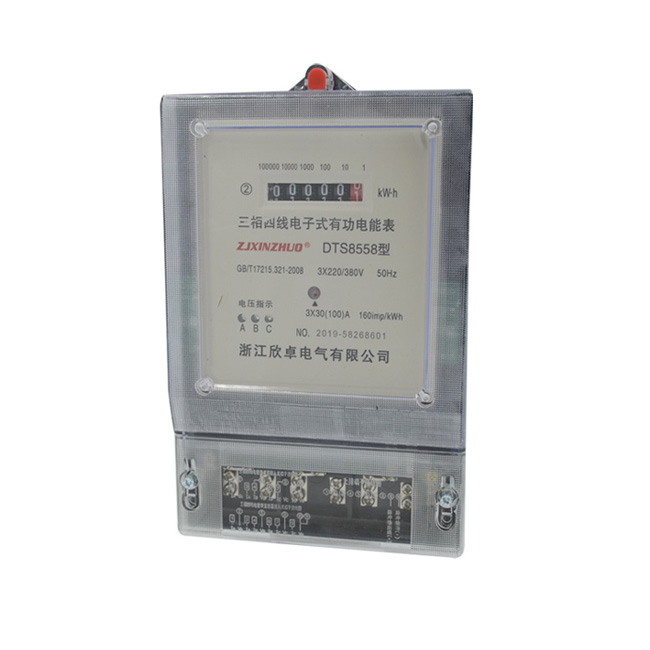

三相电子式电能表(透明款)

点击数:【】 发布时间:【2019-6-20 21:18:28】
  • 产品介绍
  • 产品参数

概述

DTS/DSS三相有功电能表采用专用大规模集成电路,SMT制造工艺,性能优越,安全可靠,最大过载能力为4倍。该系列产品具有良好的抗电磁干扰,使用寿命长,准确度及可靠性高,负载宽,功耗低,体积小,重量轻,便于安装、并具有防窃电功能。

其性能符合国家标准GB/T17215-20081级和2级静止式交流有功电能表》标准。

主要功能与特点

·总电量计度器指示或LCD显示。

·有功正向电能计量;反向电能正向计量。

·A相、B相、C相失压检测指示。

·有功反向电能检测指示

·一路无源脉冲输出。

注:根据用户要求LCD显示。

主要技术指标

·基本误差:(平衡负载时)

负载电流

功率因数

基本误差%

1.0

2.0

0.05Ib

 1.0

±1.5

±2.5

0.1Ib—Imax

1.0

±1.0

±2.0

0.1 Ib

0.5感性

±1.5

±2.5

0.2Ib—Imax

0.5容性

±1.0

±2.0

·型号规格

型号

DTS

DSS

标定电流

额定

频率

额定



电压

3×220V/380V

3×380V

1.5(6)A、5(20)A

10(40)A、20(80)A

50Hz

3×57.7V/100V

3×100V

1.5(6)A、3(6)A

50Hz

·起动电流:1.00.4% Ib标定电流、2.00.5% Ib

 定电流。

·潜动:有防潜动逻辑设计。

·电压线路功耗:≤2W/10VA

·工作电压范围:0.8Un~1.2Un

·工作温度:-10°C ~+45°C

·极限温度:-20°C ~+55°

·年平均湿度≤75%

·重量:约1.2Kg

·外形尺寸:230mm×145mm×70mm

4 安装与使用

电能表安装在室内或室外电表箱内,安装底座应固定在坚固耐火的墙上,空气中无腐蚀性气体,具体安装尺寸图见附录图一(建议安装高度为1.8m);安装过程中如果本机受到剧烈撞击或高空跌落外壳有明显损毁时,请不要安装、加电,并尽快与供应商联系。

电能表应按照接线图(见图二)进行接线,最好用铜线或铜接线头接入。

包装及运输存储

该表的运输和拆封不应受到剧烈冲击,保存的地方环境温度为0-60℃,相对湿度不超过85%,且在空气中不应含有引起腐蚀的气体。

电能表在仓库内保存,在原包装条件下,叠放高度不应超过五层,内包装拆封的电能表不宜贮存。

保修与服务

电表自出厂日期起18个月内,如用户在遵守本说明书的规定要求,并在制造厂检验铅封完整情况下,发现该表不符合技术要求时,本公司予以免费维修或更换。

附录

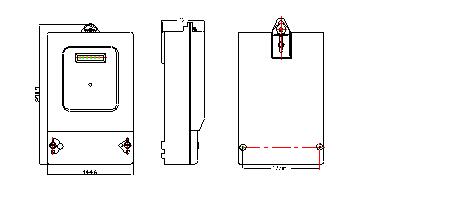

图一:外形尺寸图

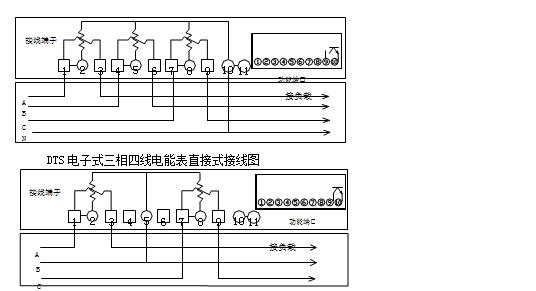

图二:接线图
